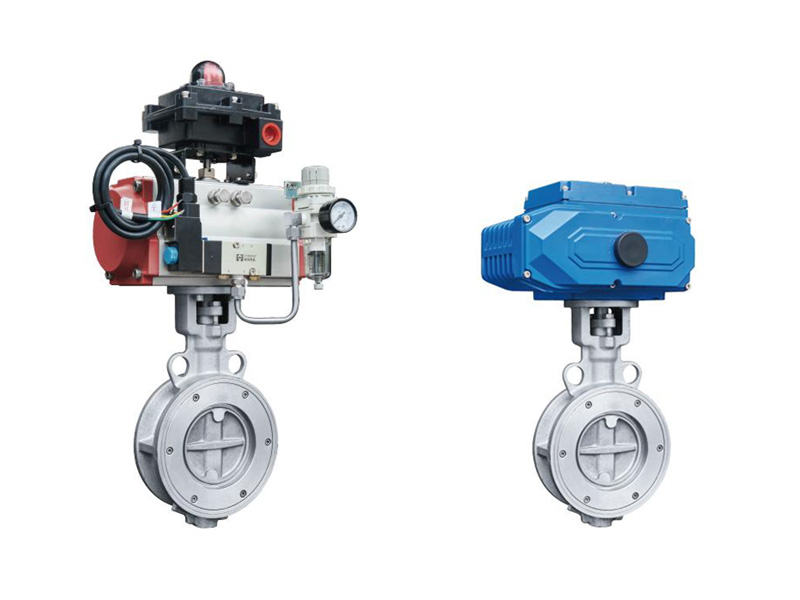

偏心蝶閥作為工業流體控制的重點部件，其閥體鑄造工藝直接影響密封性能、啟閉扭矩及使用壽命。通過材料選擇、模具設計、鑄造方法及后處理技術的協同優化，可實現閥體從結構強度到表面精度的全面提升，滿足不同工況下的嚴苛要求。

　　一、材料選擇與配比優化

　　偏心蝶閥閥體常用材料包括鑄鐵、碳鋼、不銹鋼及鎳基合金，需根據介質特性、壓力等級及溫度范圍進行選擇。例如，鑄鐵閥體適用于低溫低壓水系統，而304不銹鋼閥體則可承受-20℃至180℃的腐蝕性介質。材料配比需通過爐前化驗儀、碳硫燃燒測定儀實時調整，確保成分符合ASTM A216或GB/T12229標準。對于三偏心蝶閥，閥座堆焊司太立合金時，需精確控制鈷基合金粉末的粒度分布，以實現零泄漏密封。

　　二、模具設計與精密制造

　　模具設計需兼顧閥體偏心結構與流道優化。雙偏心蝶閥閥體模具需采用三維建模軟件進行流場仿真，確保閥桿軸線與蝶板中心偏移量精確至±0.1mm。模具材料通常選用H13熱作模具鋼，經真空淬火處理后硬度達HRC48-52，以承受高溫金屬液的沖擊。對于三偏心閥體，模具需設計斜度胎盤與過渡定位盤，通過同一臺數控車床完成閥座內錐面與蝶板外錐面的同步加工，確保密封面角度偏差≤0.5°。

　　三、鑄造方法與工藝控制

　　消失模鑄造：適用于雙偏心蝶閥閥體，通過EPS模樣浸涂水基涂料后埋入干砂，抽真空使金屬液填充型腔。該方法可減少機械加工量30%，但需嚴格控制涂料厚度（≥3mm）及砂型緊實度（≥90%），以避免縮孔缺陷。

　　離心鑄造：三偏心蝶閥閥體常采用自動離心鑄造裝置，通過氣動定位模實現模具自動裝配與脫模。離心轉速需根據閥體直徑調整（如DN300閥體轉速為800r/min），使金屬液在離心力作用下充型，組織致密度提升15%。

　　精密鑄造：對于小口徑高精度閥體，硅溶膠熔模鑄造可實現尺寸精度CT7級，表面粗糙度Ra≤3.2μm。需通過多級真空脫氣處理降低氫含量，避免針孔缺陷。

　　四、后處理與質量檢測

　　鑄造后的閥體需經熱處理消除應力，如調質處理（淬火+高溫回火）使硬度達HB220-260。機加工階段采用數控五軸加工中心，通過專用夾具實現閥體與蝶板的統裝統配，確保同軸度≤0.05mm。質量檢測涵蓋三方面：

　　外觀檢測：采用磁粉探傷檢查表面裂紋，滲透檢測驗證澆冒口殘余；

　　尺寸檢測：使用三坐標測量儀驗證流道直徑、偏心距等關鍵尺寸；

　　性能測試：通過水壓試驗（1.5倍額定壓力）與氣密試驗（0.6MPa氦氣）驗證密封性。

　　五、工藝創新與趨勢

　　隨著工業4.0發展，偏心蝶閥鑄造正向智能化轉型。例如，基于數字孿生技術的虛擬鑄造平臺，可模擬金屬液充型過程，優化澆注系統設計；3D打印砂型技術實現復雜流道結構的快速成型，縮短開發周期50%以上。
