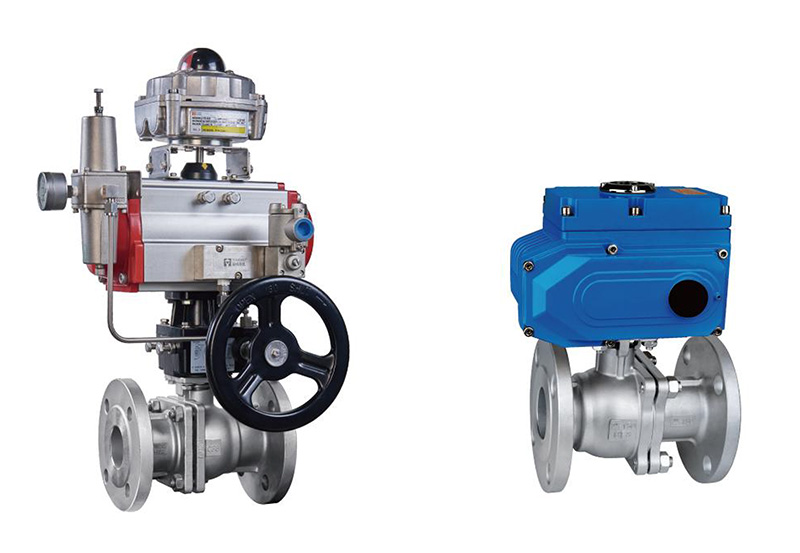

電動球閥作為工業自動化控制的重點元件，其執行器裝配質量直接影響閥門的啟閉精度、密封性能及使用壽命。本文將從裝配前準備、核心部件安裝、電氣連接調試三大環節，系統解析電動球閥執行器的裝配技術要點。

　　一、裝配前的基礎檢查與準備

　　1.部件完整性驗證

　　裝配前需核對執行器型號與球閥規格是否匹配，重點檢查執行器電機、減速箱、位置傳感器等核心部件的外觀完整性。例如，執行器輸出軸與球閥閥桿的連接孔徑需嚴格符合設計公差（通常為H7/h6配合），避免因配合間隙過大導致傳動失效。

　　2.環境適應性評估

　　根據工況選擇執行器防護等級：礦井等爆炸性環境需選用ExdIIBT4防爆型執行器；潮濕或腐蝕性場景需配置IP67防護等級外殼。同時，需確保安裝位置遠離振動源（振動加速度≤5m/s2），防止長期振動引發齒輪磨損。

　　3.工具與材料準備

　　裝配需使用扭矩扳手（精度±3%）、激光對中儀等專用工具。密封材料需根據介質特性選擇：蒸汽系統選用石墨復合墊片，食品級工況采用聚四氟乙烯包覆墊。螺栓緊固需按對角線順序分三次遞進擰緊，確保法蘭面受力均勻。

　　二、核心部件的精密裝配

　　1.執行器與球閥的機械連接

　　軸系對中：采用激光對中儀調整執行器輸出軸與球閥閥桿的同軸度，誤差需控制在≤0.05mm范圍內。過大的偏心量會導致齒輪嚙合異常，引發執行器過熱。

　　聯軸器安裝：彈性聯軸器預緊力需通過扭矩法控制（如DN100球閥執行器聯器緊固扭矩為80N·m），過緊會加速軸承磨損，過松則引發傳動打滑。

　　行程限位調整：通過機械止擋與電子限位雙重保護設定閥門全開/全關位置。例如，Q941F電動法蘭球閥需將開度傳感器調整至0°（全關）與90°（全開）位置，誤差≤±1°。

　　2.密封系統的優化配置

　　動態密封處理：在執行器輸出軸處安裝雙唇口骨架油封，配合O型圈實現多重防護。油封彈簧張力需控制在0.2-0.3N/mm，確保長期運行不泄漏。

　　靜態密封強化：法蘭連接面采用金屬纏繞墊片時，需控制螺栓預緊力（如DN200球閥法蘭螺栓預緊力為250N·m），避免墊片過度壓縮導致密封失效。

　　三、電氣系統的安全連接與調試

　　1.電源與信號線規范接線

　　強電部分：三相電源線需采用截面積≥2.5mm2的銅芯電纜，接地電阻≤4Ω。執行器外殼需通過黃綠雙色線可靠接地，防止漏電風險。

　　弱電部分：4-20mA控制信號線需與動力電纜分槽敷設，間距≥300mm。屏蔽層單端接地（執行器端），避免信號干擾引發閥門抖動。

　　2.功能調試與參數優化

　　扭矩保護設定：根據閥門最大關閉扭矩（如DN150球閥關閉扭矩為120N·m）設定執行器過載保護值，通常為額定扭矩的120%-150%。

　　響應速度校準：通過調節執行器內部PID參數，使閥門從全關到全開動作時間控制在5-15秒范圍內（依工況需求調整）。例如，V型調節球閥需將響應時間設定為8秒，以確保流量調節精度。

　　故障模擬測試：人為制造閥門卡澀（如用50N·m阻力模擬），驗證執行器扭矩保護功能是否在1.5秒內觸發停機，防止電機燒毀。

　　四、裝配后的性能驗證

　　完成裝配后需進行三項核心測試：

　　密封性測試：在1.5倍工作壓力下保壓5分鐘，泄漏量需符合ANSI B16.34標準（氣泡法檢測≤0.1cc/min）。

　　壽命循環測試：模擬全開/全關動作10萬次，執行器齒輪磨損量需≤0.1mm。

　　環境適應性測試：在-20℃至70℃溫度范圍內驗證執行器動作可靠性，確保低溫不卡滯、高溫不跳閘。

　　電動球閥執行器的裝配是機械精度與電氣控制的深度融合。通過嚴格遵循裝配規范、優化關鍵參數、實施全流程測試，可顯著提升閥門系統的可靠性與維護周期。數據顯示，規范裝配的電動球閥平均無故障運行時間可達8000小時以上，較粗放裝配模式提升3倍以上，為工業自動化生產提供堅實保障。
